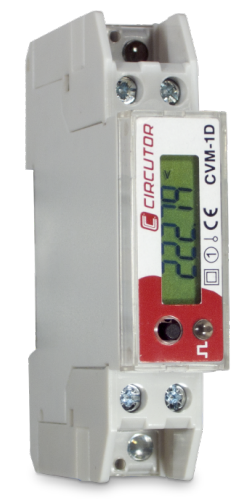

Circutor CVM-1D ist ein Netzanalysator für einphasige Netze bis 32A AC und verfügt über eine LCD Anzeige mit alternierenden Seiten mit bis zu 24 elektrischen Parameter aus Momentan-, Max- und Minimumwerten.

Dank seinem sehr kompakten Gehäuse in Ausführung DIN Modul (18mm) ist der Einbau selbst bei kleinsten Platzverhältnissen möglich. Die Kommunikation ist über das Protokoll Modbus/RTU (RS485) möglich. Für die Datenerfassung stehen die leistungsstarken Software PowerStudio und PowerStudioSCADA zur Verfügung.

Technische Daten:

• LCD Anzeige mit 6 Stellen
• Schnittstelle RS485 Modbus/RTU
• Impuls- oder Alarmausgang
• 4 Quadrantenmessung

Messgrössen:

Spannung, Strom, Wirk- und Blindleistung (L / C), Scheinleistung, Leistungsfaktor, Wirk- und Blindenergie, selektive Energiezähler.

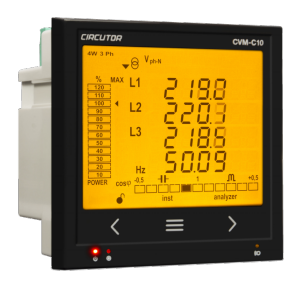

Der Circutor CVM-C10 ist ein Leistungsanalyser für Schaltfelder (96 x 96 mm) mit Energieaufzeichnung. Er ist kompakt und vielseitig mit 4-Quadranten-Messung (Verbrauch und Erzeugung). Er eignet sich bei Mittel- und Niederspannungsinstallationen für Dreiphasen-Stromkreise mit 3 oder 4 Drähten, Zweiphasen-Stromkreise mit oder ohne Nullleiter, sowie Einphasen-Stromkreise oder ARON-Anschlüsse.

Merkmale der Anzeige und Bedienung:

• Beleuchtete Touch-Tastatur (kapazitiv)
• Analoge Anzeige für die Momentanparameter (Leistung, maximal erreichte Leistung und Cos φ oder FP)
• Display mit Hintergrundbeleuchtung
• LED-Alarmanzeige
• Kostensatz
• Betriebsstundenzähler zur vorbeugenden Instandhaltung.

Andere Eigenschaften:

• Serielle RS-485 Modbus-Schnittstelle / BACnet
• 2 konfigurierbare Transistorausgänge für Impulse oder Alarme
• 2 als Alarme konfigurierbare Relaisausgänge
• 2 Digitaleingänge für die Auswahl von drei Tarifen oder die Erkennung von logischen Zuständen
• Ermöglicht die Tarifauswahl mittels Kommunikationsschnittstelle
• Genauigkeitsklasse 0,5 bei Spannung und Stromstärke, 1 bei Leistung und Energie

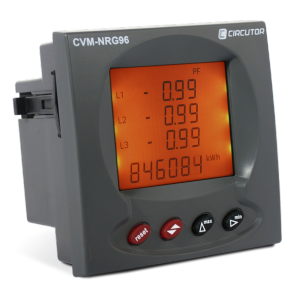

Netzanalysator für Fronteinbau (96 x 96mm) mit Messung, Berechnung und Anzeige der wichtigsten Netzparameter für dreiphasige Systeme mit symetrischer oder unsymetrischer Last.

• Strommessung .../5
• Ubermittlungsprotokolle: Modbus RTU, Modbus TCP, Johnson Controls
• Anschlüsse: RS-232, RS-485, Ethernet
• 2 Relaisausgänge
• ITF-Technologie: Schutz durch galvanische Isolierung, je nach Typ
• Funktion Maximeter (A / A III / kW III / kVA III)
• Automatische Seitenauswahl Messbereiche: 110, 520, 866V Phase-Phase
• Erkennung eines Falschanschlusses

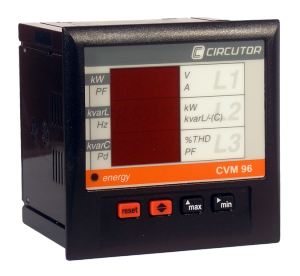

Netzanalysator für Fronteinbau (96 x 96mm) mit Messung, Berechnung und Anzeige der wichtigsten Netzparameter für dreiphasige Systeme mit symetrischer oder unsymetrischer Last.

• Energieklasse 0,5
• Strommessung .../5
• Kommunikation RS485 Modbus/RTU, je nach Typ
• Zeigt elektrische Momentan-, Höchst- und Mindestparameter
• Digitaler Ausgang mit optoisoliertem Transistor ITF-Technologie: Schutz durch galvanische Isolierung, je nach Typ
• Funktion Maximeter (A / A III / kW III / kVA III)
• Automatische Seitenauswahl Universalversorgung bei Typ Plus

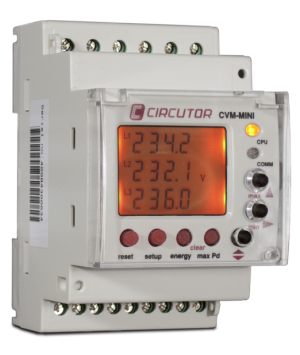

Netzanalysator für Montage auf DIN Schiene mit Messung, Berechnung und Anzeige der wichtigsten Netzparameter für dreiphasige Systeme mit symetrischer oder unsymetrischer Last.

• Strommessung .../5 oder .../1 A
• Format DIN-Schiene mit nur 3 Modulen
• Montage auf Panel 72 x 72 mm mit Adapter frontteil (M5ZZF1)
• Kommunikation RS-485 (Modbus-RTU)
• Auswahl der zu visualisierenden Parameter Automatische Seitenauswahl
• Universalversorgung bei Typ Plus Versiegelbar

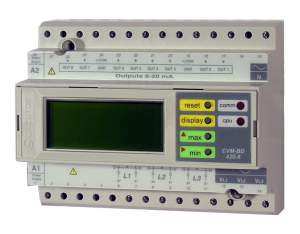

Netzanalysator für Montage auf DIN Schiene mit Messung, Berechnung und Anzeige der wichtigsten Netzparameter für dreiphasige Systeme mit symetrischer oder unsymetrischer Last.

• Strommessung .../5A oder …./1A, je nach Typ
• Misst verbrauchte und erzeugte Wirkenergie (kWh) und Blindenergie (kvarh), sowohl kapazitiv als auch induktiv.
• 4 Quadranten
• Format DIN-Schiene mit 8 Modulen Wählbare Doppelskala kW/MW
• Berechnet Flicker pro Phase
• Kommunikation RS-485 mit Protokoll Modbus RTU und Zmodem zum Herunterladen von Dateien 2.
• Anschluss RS-485 zum Anschluss von Peripheriegeräten E/S optional
• ITF-Technologie: Schutz durch galvanische Isolierung, je nach Typ
• Automatische Seitenauswahl
• Möglichkeit von Tarifen mit Modulen RED oder RED-MAX

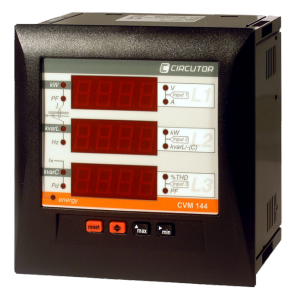

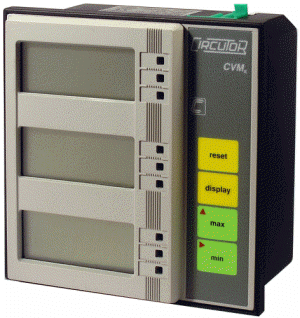

Netzanalysator für Fronteinbau (144 x 144mm) mit Messung, Berechnung und Anzeige der wichtigsten Netzparameter für dreiphasige Systeme mit symetrischer oder unsymetrischer Last.

• Verschiedene Protokole (Modbus RTU, Metasys N2, ASCII).
• Option 2^ter Port RS485 für Peripheriegeräte.
• Auswahlmöglichkeit der gewünschten Anzeigegrössen.
• Einfache Bedienung über Fronttastatur
• Interne Uhr für die Programmierung bis zu 3 Tarife.
• Externer Tarifwechsel mit Modul RED-MAX
• Netzanalysator für Fronteinbau (144 x 144mm) mit Messung, Berechnung und Anzeige der wichtigsten
• Netzparameter für dreiphasige Systeme mit symetrischer oder unsymetrischer Last.
• Oberwellenmessung bis zur 50^ten (Ausführung HAR).
• Zweifache Auflösung kW / MW
• Strommmessung über externe Wandler …/5A oder …/1A (je nach Ausführung, Eingang galvanisch getrennt).
• Für Nieder- oder Mittelspannungsnetze
• 3 Displays LED / LCD, 4 Digit
• Verscheidene Ausführungen mit Mess-und Versorgungsspannungen Ausbaubar mit steckbaren Expansionsmodulen.

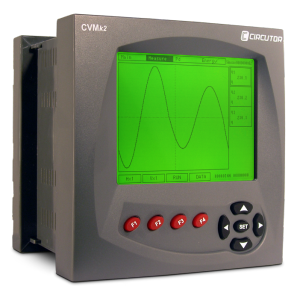

Das Circutor CVMk2 verfügt über 3 Steckplätze in welchen durch optionale Steckmodule die Funktionalität und Vielseitigkeit des Gerätes noch erweitert werden kann.

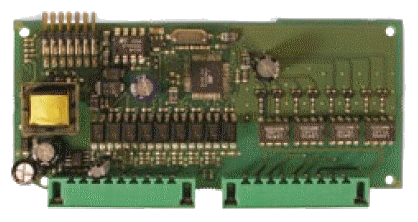

• Erweiterungsmodule 8 x Digitaleingang / 8 x Optokopplerausgang
• Erweiterungsmodule 8 x Digitaleingang / 4 x Relaisausgang
• Erweiterungsmodule 8 x Analogeingang / 4 x Analogausgang (0-20/4-20 mA)
• Erweiterungsmodule Ethernet (Modbus/TCP)
• Erweiterungsmodule Profibus/DP
• Erweiterungsmodule SD-Speichersteckplatz (bis 512 MB)

Netzanalysator für Fronteinbau (144 x 144mm) mit Messung, Berechnung und Anzeige der wichtigsten Netzparameter für dreiphasige Systeme mit symetrischer oder unsymetrischer Last.

• Strommessung .../5
• Ubermittlungsprotokolle: Modbus RTU, Modbus TCP, Johnson Controls
• Anschlüsse: RS-232, RS-485, Ethernet
• Erweiterbare Eingangs-/Ausgangsmodule
• ITF-Technologie: Schutz durch galvanische Isolierung, je nach Typ
• Funktion Maximeter (A / A III / kW III / kVA III)
• Automatische Seitenauswahl Messbereiche: 110, 520, 866V Phase-Phase
• Erkennung von falschen Anschlüssen (blinkende LED)

Dreiphasen-Leistungsanalyser (symmetrische und unsymmetrische Netze) für Schaltfeld-oder DIN-Schienenmontage mit Grafikdisplay, der in 4 Quadranten misst.

Weitere Eigenschaften sind:

• Klasse 0,2 oder 0,5 bei Leistung und Energie
• Messung von Ereignissen bei der Versorgungsqualität (Sicherstellung der Versorgung des Geräts durch USV, Batterie etc.)
• Strommessung .../5 oder .../1 A
• Messung des Stroms des Nullleiterstroms mittels Wandler
• Möglichkeit der Tarifierung bei verbrauchter und erzeugter Energie (bis zu 9 Tarifen)
• Kommunikation RS-485 Modbus/RTU
• Erweiterungsmöglichkeit (bis zu 3 Modulen)
• VGA-Grafikdisplay mit Hintergrundbeleuchtung.
• Anzeige der Moment-, Maximal- und Minimalwerte der elektrischen Parameter mit Datum und Uhrzeit
• Elektrizitätszähler des Verbrauchs und der Erzeugung bis zu 100 GW·h
• Universelle Stromversorgung serienmäßig
• Mit ITF-Technologie: Schutz durch galvanische Trennung

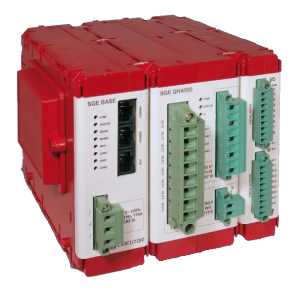

Der Circutor QNA500 ist ein modularer Netzqualitatsanalysator entwickelt zur Messung und Aufzeichnung der wichtigsten

elektrischen Parameter und vorubergehenden Storungen. Die Messung wird als echter Effektivwert (TRMS) mit 5 V AC und 5 A AC Eingangen vorgenommen (uber Stromwandler / 5 A und 1 Differenzstromeingang uber Differenzstromwandler).

Hauptmerkmale:

• Protokolliert die wichtigsten elektrischen Parameter, Storungen und Transienten
• Genauigkeit bei der Messung und Analyse der Installation
• Echtzeit-Uberwachung und Steuerung
• Vorfallprotokoll
• Anpasbare Spannungsspitzenerfassung
• Modulare und anreihbare Ausfuhrung, Erweiterbar auf bis zu 5 Module (Messung, Ein-und Ausgange usw.)
• Warnungen und Berichte
• Zentrales Informations-Management
• Integrierter Webserver & web-Mail
• Verteilte Intelligenz (intelligente Energienetze)
• Daten Zentrum: Multi-Port, Multi-Protokoll und Multi-Access
• Montage auf DIN-Schiene oder Basis fur Schrankeinbau

Über 500 Parameter:

• Spannungs-und Strommessung
• Wirk-und Blindleistung
• Maximumbedarf
• Energie (4 Quadranten)
• THD und Oberschwingungen
• Zwischenharmonische
• Flicker
• ungleiche Belastung
• Ereignisse und Storgrosen

Totale Überwachung:

• 5 Spannungskanale
• 5 Stromkanale
• 2 GB interner Speicher
• Zentralisierung der Energie-Impulse
• Lastmanagement
• Analyse in Ubereinstimmung mit EN-50160

Spannungsspitzenerfassung:

• 512 gleichzeitige Abtastungen / Periode pro Kanal
• Storungserfassung und Protokollierung (> 39μs)
• Konfigurierbare Trigger (Pre-und Post-Trigger)
• Nachweis von Wellenvariation durch RMS-Wert

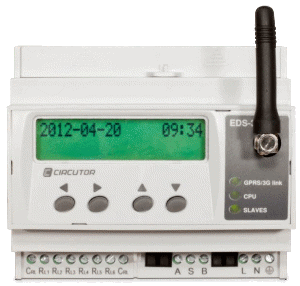

Das Circutor EDS-3G ist eine Einrichtung mit denselben Eigenschaften wie sein Vorgänger, das EDS. Auf dem Circutor EDS-3G läuft nicht nur die Leit-Software PowerStudio Embedded mit Web-Server und Ethernet-Anschluss, sondern es ist mittlerweile durch ein neues Leistungsmerkmal so ausgelegt, dass über einen eingebauten 3G-Router Aufschaltungen möglich sind. Durch diese neue Anschlussmöglichkeit können Funkverbindungen zu Punkten ohne eigenen ADSL-Anschluss aufgebaut werden, um im EDS-3G abgespeicherte Daten abzurufen oder an ein Energieleitsystem höherer Ebene, wie z. B. PowerStudio SCADA, weiterzuleiten.

Weitere Eigenschaften sind:

• Automatische Ereignisparametrierung und -steuerung
• Alarmaufzeichnungssystem und Verwaltung von Systemereignissen
• Alarme per E-Mail
• RS-485-Schnittstelle zum Anschluss von bis zu 5 CIRCUTOR-Geräten
• Ethernet-Anschluss / 3G-Anschluss
• Zentrale Alarmerfassung durch Auswertung von logischen Zuständen oder zentrale Verbrauchserfassung durch Impulse.
