Netzanalysatoren der Serie Circutor Line
Line-EDS Efficiency Data Server
Typ:

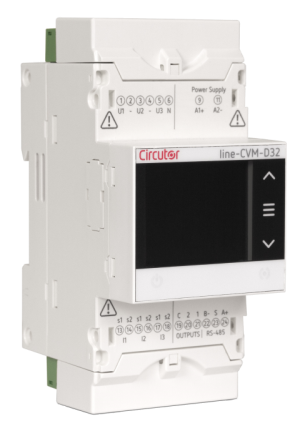

Circutor Line-CVM-D32, eistung-analyser
Beim Netzwerkanalysator Circutor Line-CVM-D32 handelt es sich um ein Gerät zur Messung, Berechnung und Anzeige der wichtigsten elektrischen Parameter in einphasigen Netzen, in 2-Phasen-Systemen mit und ohne Nullleiter, in ARON oder dreiphasig symmetrisch oder unsymmetrisch gemessen. Die Messung erfolgt zum Effektivwert unter Verwendung von 3 Wechselspannungseingängen und 3 Stromeingängen. Das modulare Gerät kann durch Erweiterungsmodule mit unterschiedlichen Funktionen erweitert werden. Die Strommessung erfolgt indirekt über die Stromwandler /5 A, /1 A oder 250 mA. Die Spannungsmessung erfolgt direkt an Netzen bis 300 V ~ FN oder über Spannungswandler. Zähler der Versorgungsqualitätsereignisse (Überspannungen, Spannungseinbrüche und Unterbrechungen)
Mit den Erweiterungsmodulen der Line-Reihe kann die Leistung der Line-EDS-Cloud, der Line-EDS-PS in jeder ihrer Versionen und des Line-CVM-D32-Netzwerkanalysators auf einfache Weise erweitert werden.
Sie ermöglichen das Hinzufügen von digitalen Ein- und Ausgängen, analogen Ein- und Ausgänge oder eine Kombination aus beiden an Geräte.
Die Module werden seitlich angeschlossen und beim seitlichen Anschließen automatisch erkannt. Das erleichtert ihre Installation und Systemeinstellung erheblich.
Circutor Line-M-4IO-A, Anschließbare Ein- / Ausgangsmodule
Modul mit 4 analogen Eingängen und 4 analogen Ausgängen. Ermöglicht wird die Integration von analogen Signalen (0-4… 20 mA), die von Steuergeräten und -sensoren stammen. Das Modul besitzt Ausgänge zur Replikation der über seine Eingänge registrierten Signale oder zur Umwandlung der von den Geräten des Line-Systems analog gemessenen Parameter (0/4… 20 mA oder 0/2… 10 V) zur Verwaltung mittels externen Geräten.
Circutor Line-M-4IO-R, Anschließbare Ein- / Ausgangsmodule
Modul mit 4 Relaisein- und 4 Relaisausgängen, potentialfrei
Sie ermöglichen das Hinzufügen von digitalen Ein- und Ausgängen, analogen Ein- und Ausgänge oder eine Kombination aus beiden an Geräte. Die Module werden seitlich angeschlossen und beim seitlichen

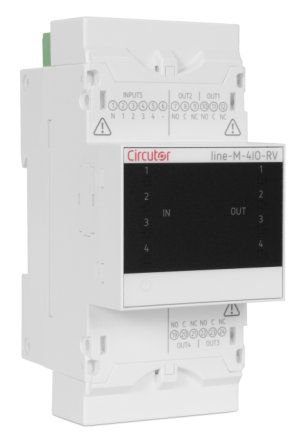

Circutor Line-M-4IO-RV, Anschließbare Ein- / Ausgangsmodule
Modul mit 4 Relaisein- und 4 Relaisausgängen bei 230 V.
Mit den Erweiterungsmodulen der Line-Reihe kann die Leistung der Line-ED-Cloud, der Line-EDS-PS in jeder ihrer Versionen und des Line-CVM-D32-Netzwerkanalysators auf einfache Weise erweitert werden.

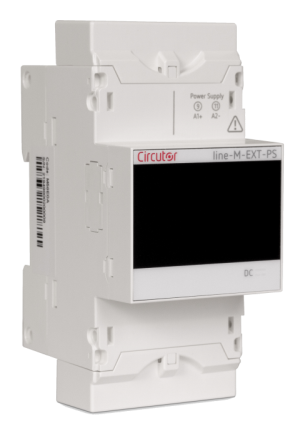

Das Circutor Line-M-EXT-PS ist ein Netzteil für Geräte der line-Familie.
Das Modul wird an der linken Seite der Geräte angeschlossen, die mit Strom versorgt werden sollen. Es kann eine Leistung von bis zu 10 VA erbringen, sodass es nur eine begrenzte Anzahl von Geräten mit Strom versorgen kann.
Hinweis: Die maximale Gruppe von Geräten, die es mit Strom versorgen kann, ist: 1 line-EDS-Cloud + 1 line-CVM-D32 + 1 lineM-4IO-xx.
Es können aber auch mehrere Circutor Line-M-EXT-PS vorgeschaltet werden, um ganze Gruppen von Geräten mit einer Leistung von mehr als 10 VA zu versorgen. Jedes Circutor Line-M-EXT-PS versorgt in diesem Fall die an seiner rechten Seite angeschlossenen Geräte mit Strom.
Der Circutor Line-EDS-Cloud ist ein Gateway zur Integration von Feldgeräten mit in der Cloud liegenden Überwachungs- und Fernverwaltungssystemen. Dieses Modul ermöglicht das Lesen der Variablen jeder Modbus-Anlage (TCP oder RTU) des Marktes und das Hochladen dieser Variablen in Cloud-Plattformen wie AmazonWebServices, Google-Plattform oder Azure.
Durch das Programmieren des Gerätes lässt sich jede Aktionslogik an analogen oder digitalen Ausgängen einbauen, so dass ein automatisiertes Managementsystem eingerichtet werden kann, das basierend auf den Eingangssignalen die jeweiligen Maßnahmen ausführt.
Die Verbindung zum Computer kann über verkabelte (Ethernet) oder drahtlose (Wi-Fi) Netzwerke erfolgen.

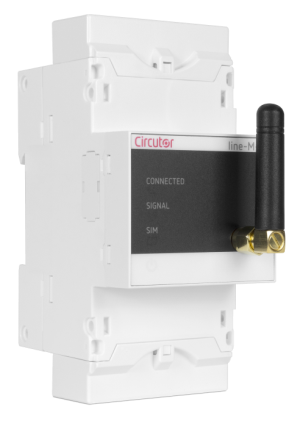

Das Circutor line-M-3G ist ein Erweiterungsmodul für die Circutor line-EDS-Geräte
Das Circutor line-M-3G-Modul fügt den an das Modul angeschlossenen Circutor Line-EDS-Geräten 3G-Konnektivität hinzu.

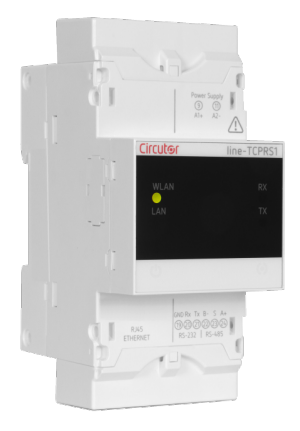

Das Circutor Line-TCPRS1 ist ein Gateway, das für die Umwandlung des physikalischen Mediums (RS-485 oder RS-232) in Ethernet und/oder WLAN konzipiert ist. Das Gerät ist mit einem Webserver und der App MyConfig (Android) mit BlueTooth®-Konnektivität ausgestattet, über die der Benutzer die Konfigurationsparameter des Geräts uneingeschränkt ändern kann.
Das Gerät kann über den Seitenbus mit den Geräten der Line-Reihe verbunden werden, ohne dass der Kommunikationsbus verkabelt werden muss. Dadurch wird seine Montage wesentlich erleichtert. Es verfügt zudem auch über RS-485- und RS-232-Kommunikationsendgeräte, um neben den Geräten der Line-Reihe gleichzeitig auch andere Geräte anschließen zu können.

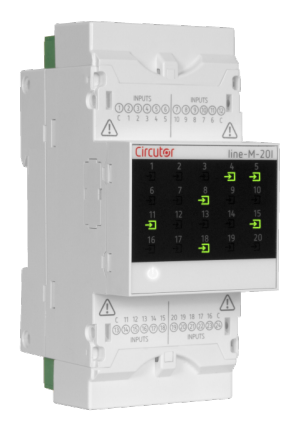

Das Modul Circutor Line-M20I verfügt über 20 digitale Eingänge
Der Line-M-20I ist ein Zentralisierer mit 20 digitalen Eingängen. Er wurde entwickelt, um den Logikstatus jedes Signals zu zentralisieren oder die Anzahl der Impulse an jedem der Eingänge zu zählen.

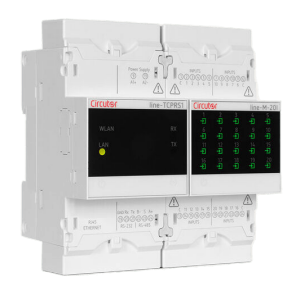

Circutor Kit Line-TCPRS1/M-20I, Impulszentralisierungsgerät, mit dem der Verbrauch jeder Installation vollständig verwaltet werden kann und die es aufgrund des Line-TCPRS1-Gateways, das WLAN- und Ethernet-Kommunikation beinhaltet, ermöglicht, die Daten an ein übergeordnetes SCADA zusenden.
Verbrauchsmanagement für:

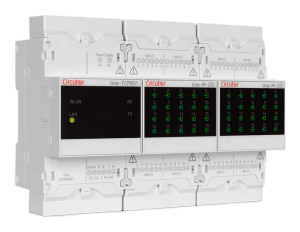

Circutor Kit Line-TCPRS1/2xM-20I, Impulszentralisierungsgerät, mit dem der Verbrauch jeder Installation vollständig verwaltet werden kann und die es aufgrund des Line-TCPRS1-Gateways, das WLAN- und Ethernet-Kommunikation beinhaltet, ermöglicht, die Daten an ein übergeordnetes SCADA zusenden.
Zubehör
