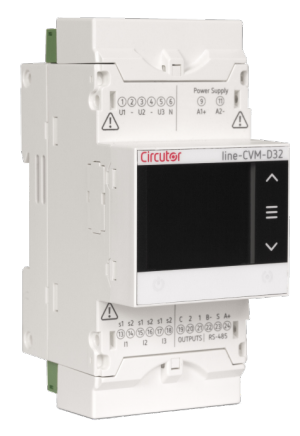

L'analyseur de réseaux Circutor Line-CVM-D32 est un appareil qui mesure, calcule et affiche les principaux paramètres électriques dans des réseaux monophasés, dans des systèmes biphasés avec et sans neutre, triphasés équilibrés, avec mesure sur circuits ARON ou déséquilibrés.

La mesure est réalisée en valeur réelle efficace, par trois entrées de tension AC et trois entrées de courant. La mesure de courant est effectuée de façon indirecte à travers les transformateurs /5 A, /1 A ou les transformateurs efficaces de la série MC1 et MC3 (/0.250A).

L'appareil est doté de :

• Display pour afficher les paramètres.
• 3 touches qui permettent de naviguer à travers les différents écrans et de programmer l'appareil.
• 2 sorties numériques à transistor.
• Communications RS485, avec le protocole MODBUS RTU©

L'analyseur Line-CVM-D32 peut être élargi avec les modules d'extension suivants:

• Line-M-4IO-R, module d'extension avec 4 entrées numériques et 4 sorties de relais.
• Line-M-4IO-T, module d'extension avec 4 entrées numériques et 4 sorties de transistor.

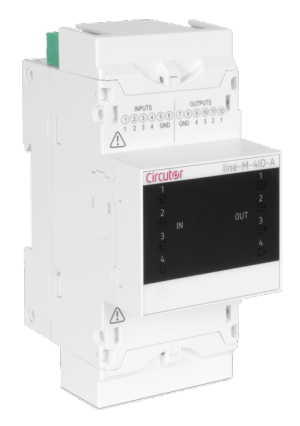

• Line-M-4IO-A modules d'extension avec 4 entrées et 4 sorties analogiques.
• Line-M-4IO-RV, module d'extension avec 4 entrées numériques (230 V~) et 4 sorties de relais.
• Line-M-EXT-PS, module adaptateur d'alimentation.

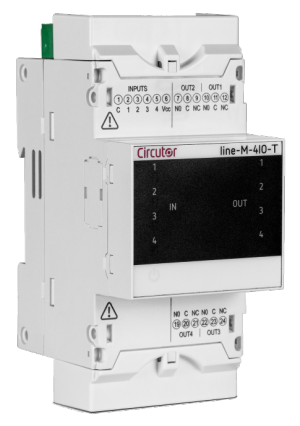

Circutor Line-M-4IO-T, Module d'extension avec 4 entrées numériques et 4 sorties numériques à transistor.

Module de 4 entrées et 4 sorties à transistor, sans potentiel.
Les modules d'expansion de la gamme Line permettent d'étendre les performances des dispositifs Line-EDSCloud, Line-EDS-PS quelle que soit leur version et de l'analyseur de réseaux Line-CVM-D32 de manière simple.
Ils permettent d'ajouter aux équipements des sorties et entrées numériques, des entrées et sorties analogiques ou une combinaison.
Les modules se connectent latéralement et sont automatiquement détectés au moment de la connexion latérale, ce qui simplifie considérablement l'installation et la configuration des modules.

• Protocole: Modbus/RTU
• Communications: Bus-Line
• Sortie Transistor: 4
• Entrées numériques: 4
• Montage: rail DIN

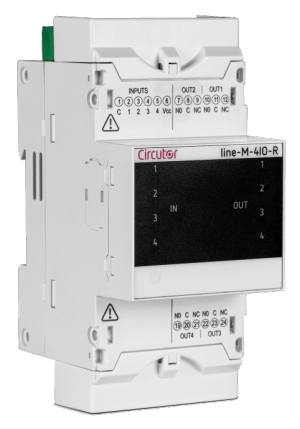

Circutor Line-M-4IO-R est un module d'extension de 4 entrées et 4 sorties à relais, sans potentiel.

Les modules d'expansion de la gamme Line permettent d'étendre les performances des dispositifs Line-EDSCloud, Line-EDS-PS quelle que soit leur version et de l'analyseur de réseaux Line-CVM-D32 de manière simple.

Ils permettent d'ajouter aux équipements des sorties et entrées numériques, des entrées et sorties analogiques ou une combinaison.

Les modules se connectent latéralement et sont automatiquement détectés au moment de la connexion latérale, ce qui simplifie considérablement l'installation et la configuration des modules.

• Protocole: Modbus/RTU
• Communications: Bus-Line
• Nº relais: 4
• Entrées numériques: 4
• Montage: rail DIN

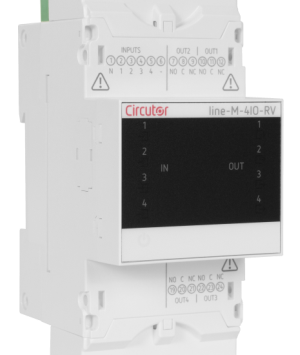

Circutor Line-M-4IO-RV, Module d'extension avec 4 entrées numériques de tension et 4 sorties numériques de relais.

Modules de 4 entrées et 4 sorties à relais à 230 V.

Les modules d'expansion de la gamme Line permettent d'étendre les performances des dispositifs Line-EDCloud, Line-EDS-PS quelle que soit leur version et de l'analyseur de réseaux Line-CVM-D32 de manière simple.

Ils permettent d'ajouter aux équipements des sorties et entrées numériques, des entrées et sorties analogiques ou une combinaison.

Les modules se connectent latéralement et sont automatiquement détectés au moment de la connexion latérale, ce qui simplifie considérablement l'installation et la configuration des modules.

• Protocole: Modbus/RTU
• Communications: Bus-Line
• Nº relais: 4
• Entrées numériques: 4 (230 V)
• Montage: rail DIN

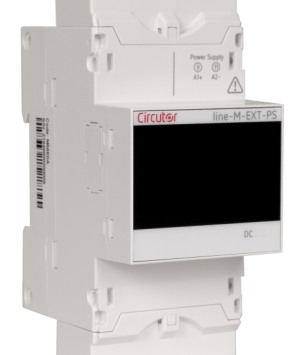

Le module Circutor Line-M-EXT-PS est un adaptateur d’alimentation pour les appareils de la famille Circutor Line.

Le module doit se connecter latéralement à gauche des instruments qu’il est prévu d’alimenter.
Il peut alimenter une puissance jusqu’à 10 VA, de sorte qu’il est en mesure d’alimenter un nombre limité d’appareils.

Note: L’ensemble maximum qu’il peut alimenter est : 1 Line-EDS-Cloud + 1 Line-CVM-D32 + 1 Line-M-4IO-xx.

Il est possible d’intercaler plusieurs modules Circutor Line-M-EXT-PS  afin d’alimenter des ensembles d’une puissance supérieure à 10 VA. Chaque module Circutor Line-M-EXT-PS alimentera les appareils connectés à sa droite.

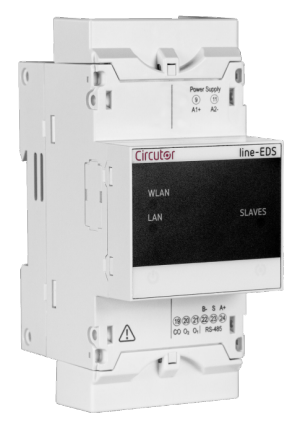

Le module Circutor Line-EDS-Cloud est un Gateway conçu pour intégrer des équipements de terrain avec des systèmes de surveillance et de télégestion situés dans le Cloud. Ce module permet de lire les variables de tout équipement Modbus (TCP ou RTU) du marché et de les charger sur des plateformes Cloud, telles qu'AmazonWebServices, Google Platform ou Azure.

En programmant l'instrument, nous pouvons intégrer toute logique d'action sur les sorties analogiques ou numériques, et nous pouvons donc créer un système automatisé de gestion qui réalise des actions en fonction des signaux d'entrée.

La connectivité avec l'instrument Circutor Line-EDS-Cloud peut être réalisée par des réseaux câblés (Ethernet) ou sans fil (Wi-Fi).

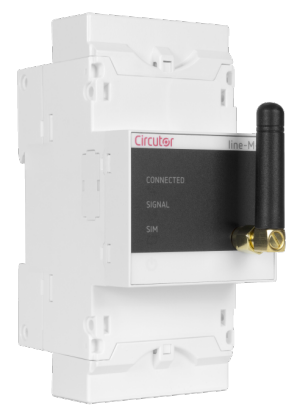

Le module Circutor Line-M-3G est un module d’expansion de l'instrument Circutor Line-EDS.

Module pour doter d'une communication 3G l'équipement Circutor Line-EDS et les dispositifs connectés à celui-ci.

Permet l'accès à distance depuis n'importe quel endroit sans nécessité de câblage ou communications.

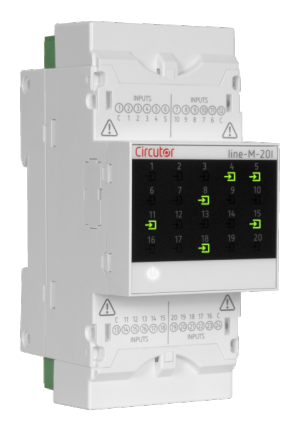

Le Circutor Line-M20I est un module de 20 entrées numériques pour la lecture de consommations par impulsions de tout type de compteur (électricité, eau, gaz, etc.) ou pour la détection d'états (ON/OFF) de tout dispositif ou capteur associé à un système de contrôle (personnes, unités, protection, actionnements, alarmes, etc.).

Trois options de communication:Le module Circutor Line-M-20I propose une versatilité dans ses communications, pouvant être directement connectées par les modules Circutor LineTCPRS1, Circutor Line-EDS ou Circutor Line-CVM.

• Protocole: Modbus/RTU
• Communications: Bus-Line
• Entrées numériques: 20
• Montage: DIN rail

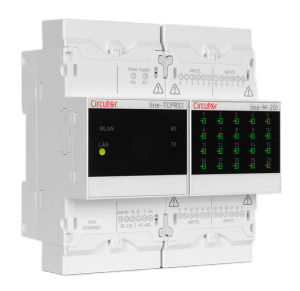

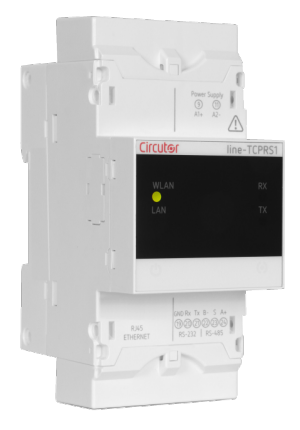

Le Circutor Kit Line-TCPRS1/M-20I est un instrument centralisateur d'impulsions pour la gestion intégrale des consommations de n'importe quelle installation, permettant d'envoyer les données à un SCADA supérieur grâce à la passerelle line-TCPRS1 qui intègre les communications Wi-Fi et Ethernet.

• Protocole: ModbusTCP | TCP | UDP
• Modules: 6
• Communications: Ethernet | WiFi
• Entrées numériques: 20

Gestion de consommations de:

• Centres commerciaux
• Appartements
• Industrie
• Ports et campings

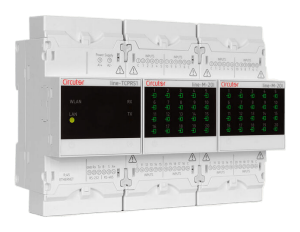

Le Circutor Kit Line-TCPRS1/2xM-20I est un instrument centralisateur d'impulsions pour la gestion intégrale des consommations de n'importe quelle installation, permettant d'envoyer les données à un SCADA supérieur grâce à la passerelle line-TCPRS1 qui intègre les communications Wi-Fi et Ethernet.

• Protocole: ModbusTCP | TCP | UDP
• Modules: 9
• Communications: Ethernet | WiFi
• Entrées numériques: 40

Gestion de consommations de:

• Centres commerciaux
• Appartements
• Industrie
• Ports et campings
